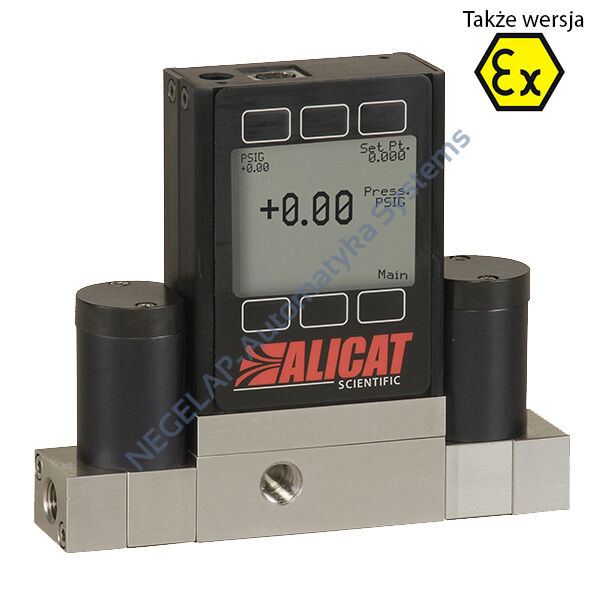

PCDS, PCRDS, PCDS3 - regulatory ciśnienia dla gazów agresywnych, dla systemów zamkniętych, zakresy 0...69mbar do 0...34,5bar

Producent: ALICAT
Opis
Regulatory ciśnienia dla gazów serii PCDS, PCRDS, PCDS3 są inteligentnymi i kompaktowymi przyrządami pomiarowymi, przeznaczonymi do precyzyjnego pomiaru i regulacji ciśnienia nieagresywnych i agresywnych gazów i/lub ich mieszanin. Stosowane są do zwiększania i/lub zmniejszania zadanej wartości ciśnienia w zamkniętych systemach np. komorach, zbiornikach itp. Wykonywane z dwoma zaworami regulacyjnymi tj. zaworem wlotowym i zaworem wylotowym (upustowym), eliminując potrzebę stosowania dodatkowego zaworu upustowego i kosztownego ciągłego odgazowywania. Posiadają 3 porty podłączenia instalacji tj. przyłącze dla wejście zasilające gazu; przyłącze dla procesu (np. dla zbiornika) oraz przyłącze wyjściowe upustu gazu. Charakteryzują się m.in. zintegrowanym w korpusie czujnikiem ciśnienia (PCDSPCRDS) lub z portem do połączenia z oddalonym punktem pomiaru ciśnienia (PCDS3, PCRDS3), wysoką dokładnością i powtarzalnością, szerokim zakresem dynamiki; krótkim czasem odpowiedzi (<50ms); wyjściowym i wejściowym sygnałem analogowym mA lub V, interfejsem komunikacji wg wymagań (RS232, RS485, Modbus RTU, Profibus DP, Ethernet/IP, DeviceNet) oraz w standardzie lokalnym, monochromatycznym wyświetlaczem LCD wskazującym mierzone wartości ciśnienia procesu oraz wartość zadaną ciśnienia. Dodatkowo wykonywane są one w bardzo szerokim zakresie opcji i wykonań wg wymagań użytkownika. Wartość zadana ciśnienia może być ustawiona na 3 sposoby: przy użyciu sygnału analogowego (lub potencjometru); po interfejsie komunikacji lub z przycisków na froncie obudowy.


Dostępne wersje regulatorów ciśnienia dla gazów:

- ze zintegrowanym czujnikiem ciśnienia: dla gazów nieagresywnych (PC, PCR); dla gazów agresywnych (PCS, PCRS)
- z portem dla oddalonego poboru ciśnienia: dla gazów nieagresywnych (PC3, PCR3); dla gazów agresywnych (PCS3, PCRS3)
- z dwoma zaworami dla systemów zamkniętych: dla gazów nieagresywnych (PCD, PCRD); dla gazów agresywnych (PCDS, PCRDS); dla gazów nieagresywnych z portem dla oddalonego poboru ciśnienia (PCD3, PCRD3)dla gazów agresywnych z portem dla oddalonego poboru ciśnienia (PCDS3, PCRDS3)
- z oddalonym przetwornikiem ciśnienia: dla gazów nieagresywnych (PC-EXTSEN); dla gazów agresywnych (PCS-EXTSEN)
Regulatory ciśnienia z oznaczeniem R są odpowiednie dla aplikacji gdzie przepływ gazu wynosi >20l/min


- zakresy pomiarowe: 0...69mbar do 0...34,5bar
- mierzone ciśnienia: względne, absolutne lub różnica ciśnień
- regulacja ciśnienia: za regulatorem ciśnienia lub przed regulatorem
- dokładność: +/-0,25%
- czas odpowiedzi: <50ms, nastawa użytkownika
- dynamika zakresu: 200:1
- sygnał wejściowy / wyjściowy: 0...5VDC; 1...5VDC; 0...10VDC lub 4...20mA
- komunikacja: RS232 (opcja: RS485, Modbus RTU, Profibus DP, Ethernet/IP, DeviceNet)
- wyświetlacz: LCD, monochromatyczny z podświetleniem, alfanumeryczny (opcja: kolorowy TFT)
- obsługa: przyciski na froncie obudowy lub z PC
- napięcie zasilania: 12...30VDC (15...30VDC dla mA) dla PCDS; 24...30VDC dla PCRDS
- temperatura procesu: -10...+50°C (opcja: do 100°C)
- materiał korpusu: stal nierdzewna AISI316Lss
- uszczelnienie: FFKM (Kalrez)
- przyłącza procesowe: gwint wewn. 1/8"NPT (PCDS); gwint wewn. 3/4"NPT (PCRDS)
- stopień ochrony: IP40 (opcja IP65)
- przyłącze elektryczne: konektor 8-pin Mini DIN
certyfikat kalibracji / sprawdzenia zgodnie z NIST w dostawie


Wersje opcjonalne:
 dokładność +/-0,125%; zakresy pomiarowe 0...14mbar lub niższe; certyfikat kalibracji zgodnie z ISO17025; aprobata ATEX (Ex II 3 G; EEx nA IIC T4); inne przyłącze elektryczne (konektor 6-pin, DB9 lub DB15 itp.); kolorowy wyświetlacz TFT, inny interfejs komunikacji (RS485, Modbus RTU, Modbus TCP/IP, Profibus DP, Ethernet/IP, DeviceNet itp.); uszczelnienie EPDM / Viton / Buna itp.; wersja wysokotemperaturowa dla procesu do 100°C; drugie wyjście analogowe; wyjście alarmowe i wiele innych

Akcesoria opcjonalne:
 kabel podłączeniowy o wymaganej długości; zasilacz 230VAC/24VDC; oprogramowanie do wizualizacji pomiarów; konwerter USB/RS232 lub USB/RS485; moduł podłączeniowy BB9 dla 9 przyrządów; złączki zaciskowe dla rurek stalowych lub pneumatycznych; rejestrator elektroniczny dla max. 20 przyrządów, filtry precyzyjne itp.
